時系列のパワースペクトルの推定は、時系列に含まれる周期性を検出したり、背後にある確率過程の基本特性を調べたりするための、最も代表的な解析法の一つで、「スペクトル解析」と呼ばれます。今回はスペクトル解析の基礎を解説します。
1. 真のパワースペクトル
スペクトル解析を理解するうえで、最初に押さえておくべき重要な考え方があります。それは「真のパワースペクトル」というものが現象の背後に存在し、それを観測された時系列データから推定するのがスペクトル解析であるという立場です。
ここでいう「真のパワースペクトル」とは、ある確率過程が本来もっている周波数特性を表すパワースペクトルのことです。もし無限に長い時系列を観測でき、確率的な平均を正確に取ることができるなら、その過程のパワースペクトルは一意に定まります。弱定常性と呼ばれる、数学的に理想化され単純化された過程においては、パワースペクトルは自己相関関数のフーリエ変換として定義される量であり、これは確率過程の「DNA」とも言える生成ルールを表しています。
一方、私たちが実際に扱うのは、有限の長さをもつ単一の時系列データにすぎません。そこには観測ノイズや偶然の揺らぎが含まれ、確率平均を直接評価することはできません。したがって、実データからそのまま「真のパワースペクトル」を見ることは不可能です。それでもなお、限られた時系列データから背後にある真のパワースペクトルをできる限り妥当に推定すること——これこそがスペクトル解析の目的です。
下の図は、２次の自己回帰過程 AR(2) により生成された時系列データに対して、（左）spectrum() 関数をデフォルト設定のまま用いた推定結果と、（右）Welch 法による区間平均に平滑化を加えた推定結果を、それぞれ理論的なパワースペクトル（赤破線）と重ねて描いたものです。
spectrum() コマンドを単純に使用した結果、右はWelch法と平滑化というテクニックを使った結果。spectrum() による推定では、理論的には一つしか存在しないはずのピーク全体がギザギザしており、ピークの高さや幅が不明瞭です。これは推定誤差というより、確率過程の実現値がもつ確率的な特性が、そのまま可視化された結果です。真のパワースペクトルは、期待値をとらないと現れないのです。
一方、上の右の図では、同じデータを Welch 法で区間に分割し、各区間のスペクトルを平均したうえで平滑化を施しています。その結果、スペクトル全体の揺らぎは大きく抑えられ、理論的なパワースペクトルに対応する単一のピーク構造が明瞭に現れています。
この例が示しているのは、同じ時系列データであっても、推定手法によって「見えるスペクトル」は大きく異なるという事実です。現実のデータに対して、どの推定結果が「正しい」と単純に判断することはできません。重要なのは、どのような仮定のもとで推定が行われ、どの情報が強調され、どの情報が犠牲になっているのかを理解したうえで、結果を解釈することです。スペクトル解析とは、単にグラフを描く作業ではありません。有限なデータから本来は見えない構造を推測しようとする、試行錯誤の過程なのです。
【R】ここで使用したRスクリプト
############################################################
# AR(2)過程のパワースペクトル推定と真のパワースペクトル
# (1) spectrum() デフォルト
# (2) Welch（区間平均） + 平滑化（移動平均）
############################################################
set.seed(1) # 乱数を固定
# ---- sampling & AR(2) parameters ----
fs <- 10
N <- 4096
f0 <- 2.3
r <- 0.85
sigma <- 1.0
sigma2 <- sigma^2
# AR(2) coefficients (complex-conjugate poles)
w0 <- 2*pi*f0/fs
a1 <- 2*r*cos(w0)
a2 <- -r^2
# ---- simulate AR(2) ----
x <- as.numeric(arima.sim(model = list(ar = c(a1, a2)), n = N, sd = sigma))
# ==========================================================
# (1) spectrum() default
# ==========================================================
sp1 <- spectrum(x, plot = FALSE) # freq: cycles/sample
f1 <- sp1$freq * fs # Hz
S1 <- sp1$spec / fs # -> x^2/Hz
# theoretical PSD on the same grid (x^2/Hz)
z1 <- exp(-1i*2*pi*f1/fs)
z2 <- exp(-1i*4*pi*f1/fs)
S1_theory <- (sigma2 / Mod(1 - a1*z1 - a2*z2)^2) / fs
# ==========================================================
# (2) Welch PSD (segment-averaged) + smoothing
# ==========================================================
L <- 512
ov <- 0.5
st <- as.integer(L*(1-ov))
idx0 <- seq(1, N - L + 1, by = st)
Pacc <- NULL
for(i in idx0){
seg <- x[i:(i+L-1)]
pg <- spec.pgram(seg, taper = 0.1, detrend = TRUE, plot = FALSE, fast = TRUE)
if(is.null(Pacc)){
Pacc <- pg$spec
f2 <- pg$freq * fs
} else {
Pacc <- Pacc + pg$spec
}
}
Pwelch <- (Pacc / length(idx0)) / fs # -> x^2/Hz（Hz表示に合わせる）
# smoothing: moving average
m <- 15
w <- rep(1/m, m)
Pwelch_s <- as.numeric(stats::filter(Pwelch, w, sides = 2))
na <- is.na(Pwelch_s)
Pwelch_s[na] <- Pwelch[na]
# theoretical PSD on Welch grid (x^2/Hz)
z1b <- exp(-1i*2*pi*f2/fs)
z2b <- exp(-1i*4*pi*f2/fs)
S2_theory <- (sigma2 / Mod(1 - a1*z1b - a2*z2b)^2) / fs
# ==========================================================
# plot
# ==========================================================
op <- par(mfrow = c(1,2), mar = c(4,4,2,1), pty="m")
plot(f1, S1, type = "l", col = 4, xaxs = "i",
xlab = "Frequency [Hz]", ylab = "PSD [x^2/Hz]",
main = "Default spectrum(x)")
lines(f1, S1_theory, lty = 2, lwd = 2, col = 2)
legend("topright",
legend = c("estimated PSD", "theoretical PSD"),
lty = c(1,2), lwd = c(1,2), bty = "n", col = c(4,2))
plot(f2, Pwelch_s, type = "l", col = 4, xaxs = "i",
xlab = "Frequency [Hz]", ylab = "PSD [x^2/Hz]",
main = "Welch + smoothing")
lines(f2, S2_theory, lty = 2, lwd = 2, col = 2)
legend("topright",
legend = c("estimated PSD", "theoretical PSD"),
lty = c(1,2), lwd = c(1,2), bty = "n", col = c(4,2))
par(op)
2. spectrum() を使いこなす
R でスペクトル解析をするとき、お世話になるのが fft() と spectrum() です。どちらを使っても、パワースペクトルを推定できますが、結果は少し違います。ここでは、その理由を説明することで、spectrum() では何をしているのかを理解していきます。
2.1 まずは fft()：最も素朴なパワースペクトル推定
時系列 に対して FFT を計算し、その絶対値の二乗を取れば、いわゆるピリオドグラム（periodogram）と呼ばれるパワースペクトルの最も素朴な推定結果が得られます。
R の fft() を使ってパワースペクトルを計算するには以下のようにします。
# sampling frequency [Hz] fs <- 10 # FFT-based (naive) power spectrum N <- length(x) x0 <- x - mean(x) X <- fft(x0) df <- fs / N P2 <- (Mod(X)^2) / (N * fs) k <- 0:floor(N/2) # indices for 0..fs/2 f <- k * df P <- P2[k + 1]
ここで、まじめな実務家に向けて注意をしておきますが、この結果は「正式な」片側スペクトルになっていません。「正式な」片側スペクトルは、 とNyquist周波数以外の値を２倍します。今回は、
spectrum() が正式な片側スペクトルを与えないので、あえてまがい物の片側のみ描画するスペクトルを考えます。
fft() を使った単純なスペクトル推定と spectrum() を使った推定の比較。微妙に違うが、spectrum() が良いとも感じない。
2.2 spectrum() のデフォルトは前処理を含む
次に spectrum(x) を使うと、同じデータでも fft() で求めたピリオドグラムとは少し違う形になります。これはバグではなく、spectrum() が内部でいくつかの処理を自動的に行っているためです。fftを使った上の結果と一致させたければ、
spectrum(x, plot = FALSE, detrend=FALSE, taper=FALSE)
とします。detrend=FALSE, taper=FALSEを指定しない場合、spectrum() ではデフォルトで以下の前処理がされます。
(1) 直線トレンドの除去（detrend）
平均値だけでなく、緩やかな直線トレンドがあると、低周波成分が過大に評価されます。spectrum() はデフォルトで 直線トレンドを除去し、低周波の歪みを抑えます。fft() でパワースペクトルを計算するときは、Rで以下のようにすれば直線トレンド除けます。
# xに含まれる直線トレンドを除く t <- seq_along(x) x_detrended <- as.numeric(resid(lm(x ~ t)))
(2) 軽いテーパ（窓）の付与（taper）
有限長データをそのまま FFT すると、端点の不連続によりリーク（偽の周期成分）が生じます。spectrum() はデフォルトで、データの端に 弱いテーパ（窓）をかけ、リークを軽減します。fft() でパワースペクトルを計算するときは、Rで以下のようにすれば似た処理ができます。
# xの端を幅ゼロに絞る taper <- 0.1 n <- length(x); m <- floor(n*taper/2) w <- rep(1,n) if(m>0){ k <- seq_len(m) w[c(k,n-k+1)] <- c(0.5*(1-cos(pi*k/(m+1))), rev(0.5*(1-cos(pi*k/(m+1))))) } x_tapered <- as.numeric(x)*w
【R】ここで使用したRスクリプト
############################################################
# AR(2)過程のスペクトル解析
############################################################
set.seed(1)
# ---- sampling & AR(2) parameters ----
fs <- 10
N <- 4096
f0 <- 2.3
r <- 0.85
sigma <- 1.0
sigma2 <- sigma^2
w0 <- 2*pi*f0/fs
a1 <- 2*r*cos(w0)
a2 <- -r^2
# ---- simulate AR(2) ----
x <- as.numeric(arima.sim(model = list(ar = c(a1, a2)), n = N, sd = sigma))
# ==========================================================
# (1) FFT-based PSD: two-sided (x^2/Hz), plot 0..fs/2 only
# ==========================================================
x0 <- x - mean(x)
X <- fft(x0) # unnormalized DFT
df <- fs / N # Hz
P2 <- (Mod(X)^2) / (N * fs) # two-sided PSD [x^2/Hz]
k <- 0:floor(N/2) # indices for 0..fs/2
f <- k * df
P <- P2[k + 1] # NO doubling
# ==========================================================
# (2) spectrum() default (no options)
# ==========================================================
sp <- spectrum(x, plot = FALSE) # freq: cycles/sample (0..0.5)
f_sp <- sp$freq * fs # Hz
S_sp <- sp$spec / fs # convert density to per-Hz
# ==========================================================
# theoretical PSD in per-Hz (two-sided definition)
# S_f(f) = (1/fs) * sigma^2 / |1 - a1 e^{-j2π f/fs} - a2 e^{-j4π f/fs}|^2
# ==========================================================
S_theory_f <- function(f_hz){
z1 <- exp(-1i*2*pi*f_hz/fs)
z2 <- exp(-1i*4*pi*f_hz/fs)
(sigma2 / Mod(1 - a1*z1 - a2*z2)^2) / fs
}
S_th_fft <- S_theory_f(f)
S_th_sp <- S_theory_f(f_sp)
# ---- plot (two panels) ----
op <- par(mfrow = c(1,2), mar = c(4,4,2,1), pty = "s")
plot(f, P, type="l", col=4, xaxs="i",
xlab="Frequency [Hz]", ylab="PSD [x^2/Hz]",
main="FFT (two-sided PSD; plotted 0..fs/2)")
lines(f, S_th_fft, lty=2, lwd=2, col=2)
legend("topright",
legend=c("estimated PSD", "theoretical PSD"),
lty=c(1,2), lwd=c(1,2), bty="n", col=c(4,2))
plot(f_sp, S_sp, type="l", col=4, xaxs="i",
xlab="Frequency [Hz]", ylab="PSD [x^2/Hz]",
main="spectrum() default (converted to per-Hz)")
lines(f_sp, S_th_sp, lty=2, lwd=2, col=2)
legend("topright",
legend=c("estimated PSD", "theoretical PSD"),
lty=c(1,2), lwd=c(1,2), bty="n", col=c(4,2))
par(op)
2.3 spectrum() で平滑化処理オプションを指定
spectrum() では計算したパワースペクトルを平滑化するオプションが用意されています。それが、spans オプションです。たとえば、
spectrum(x, spans = c(9, 9, 9))
のようにします。spans は 奇数を並べた整数ベクトルです。大きな数字にすれば、平滑化するウィンドウの幅が広がります。そして、同じ値をたくさん並べれば並べるほど、平滑化の重みが正規分布に近づきます。平滑化に使う重みは以下のRスクリプトで計算できます。
spans <- "c(9 ,9 ,9)"
w0 <- kernel("modified.daniell",m=eval(parse(text = spans)))$coef
w <- c(rev(w0[-1]),w0)
m <- (length(w)-1)/2
j <- (-m):(m)
w.max <- max(w)
plot(j,w,ylim=c(0,w.max*1.1),pch=16,col=2,las=1,yaxs="i",main=paste("spans =",spans))
arrows(j, 0, j, w, col =2,length=0,lwd=2)
spans = c(9 ,9 ,9) のときに、平滑化に使う重み係数。上に示したスクリプトで計算できます。
【Rで時系列解析】スペクトルウインドーを使ったパワースペクトルの平滑化：Rのspectrumでのspansオプションの意味 - ケィオスの時系列解析メモランダム
ここでは、数値実験の結果のみ示しておきます。平滑化すると真のパワースペクトルに近い形が現れます。

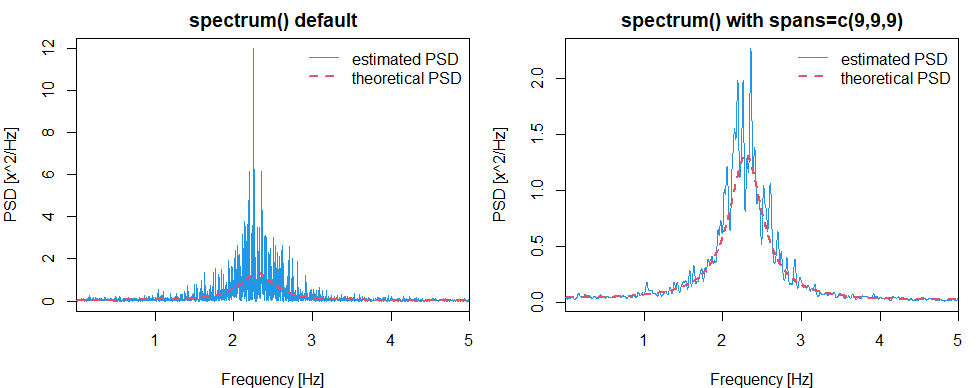

spectrum()でオプション指定なしの場合、右はspectrum()でspans=c(9, 9, 9)を指定した場合。赤の破線が真のパワースペクトル。
【R】ここで使用したRスクリプト
############################################################
# AR(2): spectrum() default vs spectrum() with spans
# + theoretical PSD overlay
# (units: x^2/Hz; NO one-sided doubling)
############################################################
set.seed(1)
# ---- sampling & AR(2) parameters ----
fs <- 10
N <- 4096
f0 <- 2.3
r <- 0.85
sigma <- 1.0
sigma2 <- sigma^2
w0 <- 2*pi*f0/fs
a1 <- 2*r*cos(w0)
a2 <- -r^2
# ---- simulate AR(2) ----
x <- as.numeric(arima.sim(model = list(ar = c(a1, a2)), n = N, sd = sigma))
# ==========================================================
# spectrum() (A) default -> convert to per-Hz
# ==========================================================
sp_def <- spectrum(x, plot = FALSE) # freq: cycles/sample (0..0.5)
f_hz <- sp_def$freq * fs # Hz
S_def <- sp_def$spec / fs # per-Hz
# ==========================================================
# spectrum() (B) spans specified -> convert to per-Hz
# spans: odd integers; larger => stronger smoothing
# ==========================================================
spans_use <- c(9, 9, 9) # <-- adjust as needed
sp_spn <- spectrum(x, spans = spans_use, plot = FALSE)
S_spn <- sp_spn$spec / fs # per-Hz
# f grid is identical to default when N/taper/detrend are same:
# f_hz <- sp_spn$freq * fs
# ==========================================================
# theoretical PSD in per-Hz (two-sided definition)
# S_f(f) = (1/fs) * sigma^2 / |1 - a1 e^{-j2π f/fs} - a2 e^{-j4π f/fs}|^2
# ==========================================================
S_theory_f <- function(f_hz){
z1 <- exp(-1i*2*pi*f_hz/fs)
z2 <- exp(-1i*4*pi*f_hz/fs)
(sigma2 / Mod(1 - a1*z1 - a2*z2)^2) / fs
}
S_th <- S_theory_f(f_hz)
# ==========================================================
# plot: left=default, right=spans
# ==========================================================
op <- par(mfrow = c(1,2), mar = c(4,4,2,1), pty = "m")
plot(f_hz, S_def, type="l", col=4, xaxs="i",
xlab="Frequency [Hz]", ylab="PSD [x^2/Hz]",
main="spectrum() default")
lines(f_hz, S_th, lty=2, lwd=2, col=2)
legend("topright",
legend=c("estimated PSD", "theoretical PSD"),
lty=c(1,2), lwd=c(1,2), bty="n", col=c(4,2))
plot(f_hz, S_spn, type="l", col=4, xaxs="i",
xlab="Frequency [Hz]", ylab="PSD [x^2/Hz]",
main=sprintf("spectrum() with spans=c(%s)",
paste(spans_use, collapse=",")))
lines(f_hz, S_th, lty=2, lwd=2, col=2)
legend("topright",
legend=c("estimated PSD", "theoretical PSD"),
lty=c(1,2), lwd=c(1,2), bty="n", col=c(4,2))
par(op)
3. まとめ
パワースペクトルの推定はとても大切な技術なので、つづきを書いていきます。
